오늘은 건축물 구조 종류와 특징을 소개해드리겠습니다!











요양원신축전문 장인건설(주)





---

[건축물의 구조]



건축물의 구조는 일반적으로 공간을 구성하는 기초, 기둥, 벽체, 보, 천장, 계단 등에 사용되는

구조나 재료에 따라 구분됩니다.

오늘날의 건축 구조물은 여러 재료와 구조가 복합적으로 사용되는 것이 보편적이어서

재료나 구조 형태에 따라 명확히 분류하기 어려운 종합 건축 구조물이 늘어나고 있다고 합니다!!









• 콘크리트 구조

- #철근콘크리트구조

▲ 송죽초등학교 체육관증축공사 철근콘크리트공사 현장

철근 콘크리트 구조는 말 그대로 철근과 콘크리트를 사용하는 구조 방식인데요,

콘코리트는 단단하고 무게감이 있어 안전할거라고 많이들 생각하실 수도 있지만 유연 성질이 없어서

지진과 같이 흔들리는 충격에 다소 취약한 편입니다.

이것을 보완하기 위해 인장력이 좋은 철근을 보강한 철근 콘크리트가 생겨났으며,

일반적으로 도심에서 가장 많이 이용하는 구조 중 하나로 최근 아파트, 고층건물, 전원주택 건축시에도

내구성을 우선시하는 분들이 많이 이용하시는 건축 구조 입니다.









▲ 엠파이어 스테이트 빌딩

철근 콘크리트 구조의 장점에는 구조적으로 안정성이 뛰어나고 내화성이 좋습니다.

지진과 풍압에 강하며 유지관리가 쉽다고 하네요~

하지만 단점으로는 가격이 비싸고, 벽체 두께가 두꺼워서 공간 효율이 다소 떨어질 수 있습니다.

콘크리트 양생 기간으로 공사기간이 긴 편이며, 단열에 소홀할 경우 결로 발생이 우려된다고 합니다.

또한 환기 계획이 잘 세워지지 않으면 곰팡이가 생길 수도 있습니다.









- #철골콘크리트구조

철골을 중심으로 그 주위에 콘크리트를 넣어 단일체로 만든 구조입니다.

철근 콘크리트 구조와 철골 구조의 중간적인 구조법이죠

내화성이 좋은 철골 콘크리트 구조는 자중이 무겁고,

고층이 될수룩 기둥이 굵어지고 유효면적이 작아지는 결점이 있습니다.





- #철골철근콘크리트구조

SRC구조 라고도 불리며, 튼튼한 철골의 주위를 철근과 콘크리트로 한층  더 보강하고 있는 점이 특징입니다.

중저층의 건물에서는 사용하지 않고, 10층 이상의 대규모 건축물로 잘 사용됩니다.

철골과 철근의 장점이 살려지고 있기 때문에,

끄는 힘이 뛰어난 철근과 압축력이 강한 콘크리트의 특성에 의해

지진의 흔들림에 대해서도 견딜 수 있다고 합니다.







---

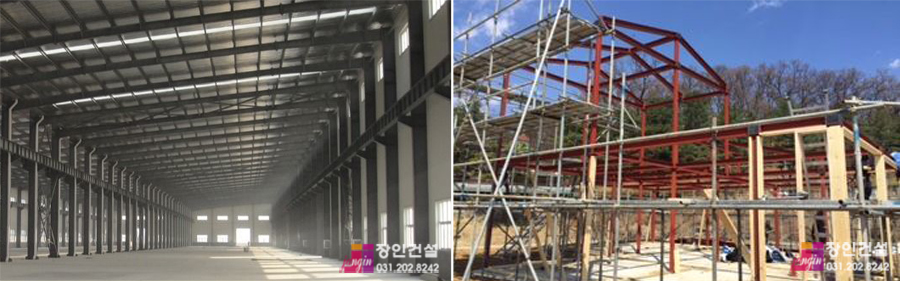

• 철골구조

철골조는 철강재를 사용하여 골조를 만드는 건축 구조 입니다.

시공이 간편하고 공사기간이 짧아서 창고, 공장, 상가를 짓는데에 주로 활용되고 있습니다.

내구성과 내진성에서는 우수하지만 단열을 고려하지 않는다면 주거 공간에는 적합하지 않습니다.

여러가지 종류의 철강 재료를 이용하고, 가벼우면서도 큰 하중에 견딜 수 있고 건축 속도가 빠릅니다.

최근의 고층 건물들은 대부분 철골 구조를 사용한다고 합니다!









- #일반철골구조



형강, 강판, 평강 등의 강재를 리벳이나 볼트, 용접 등으로 접합하여 조립한 것을 뼈대로 한 구조입니다.

큰 규모에 사용되며 경량철골에 비해 기초공사, 자재비, 인건비 등이 비싸다고 합니다.









- #경량철골구조

경량철골구조로 지어진 대표적인 건축물은 프랑스 파리의 에펠탑이라고 하죠!

이 구조는 조립식으로 짓기 쉽고, 뼈대가 형성된 후에 목재, 벽돌 타일들로 마감을 합니다.

주요 구조부가 강재로 구성되어 있어서 목조에 비해 뒤틀림이 적습니다.

부재는 공장에서, 시공은 현장에서 하므로 공사기간이 짧으며, 구조 변경 등의 수정이 용이합니다.

철거된 강재는 재활용이 가능하고, 시공이 간편하여 생동감 있는 형태 표현이 가능합니다.

또한 철재 특성상 내구성과 내진성이 높다고 합니다.

하지만 단점으로는 금속 특성상 열전도율이 높아 기온차에 의한 결로 발생이 우려됩니다.

강재 내부가 비어있기 때문에 소음에 노출되기 쉽고, 염분에 취약하므로 바닷가 근처에 시공될 경우

아연도금 철재를 사용해야 합니다.









---

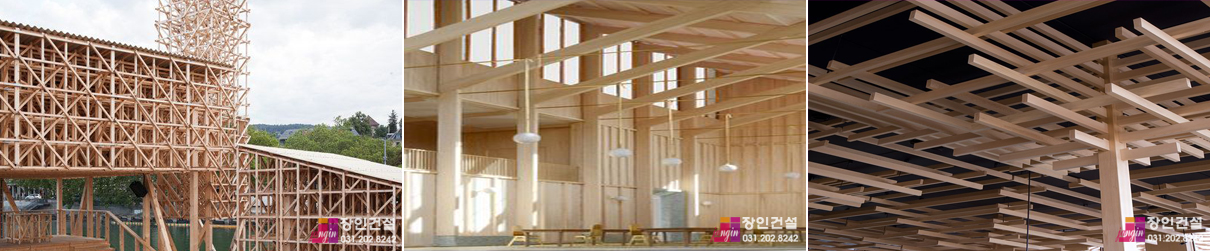

• 목구조

목구조는 목재를 주요 재료로 쓴 구조물로 예로부터 널리 사용되어온 구조법이며,

자태가 아름답고 내구성이 강하여 지진이 빈번하게 발생하는 일본에서 주로 사용되고 있습니다.

습도가 높을땐 습도를 빨아들였다가 낮아지면 품고있던 수분을 내뿜으며,

에너지 효율이 콘크리트보다 7배, 일반 단열재와는 1.5배 높은 것은 물론이고 온도에 의한 변화도 작아

여름에는 시원하고 겨울엔 따뜻한 이상적인 자재 입니다.

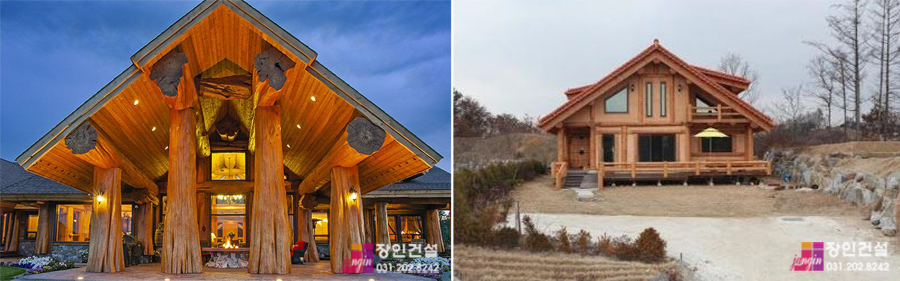

- #통나무구조

벽체가 통나무를 쌓는 구조이기때문에 1개층 높이에서 7~12cm의 침하가 장기적으로 발생하게 되므로,

창문틀 등의 개구부에는 침하를 고려하여 설계해야합니다.

주로 추운지방인 북유럽이나 내륙지방 등에서 보인다고 하네요~









- #중목구조

기본적으로 기둥-보 방식과 동일한데 다른점은 구조용 목재로 큰 각재를 사용하여 건축합니다.

중목구조에 요구되는 부재의 최소 규격은 화재시 구조체의 안전을 보장하기 위한 것이라고 합니다.









- #기둥보구조



가장 오래된 목구조 방식 중 하나 입니다.

통나무 구조에서 발전된 건축양식인데요, 주로 상업건물이나 규모가 큰 주택 등에 사용되며

요즘에는 전형적인 플랫폼 구조와 혼용됩니다.









- #경량목구조



가벼운 목재를 사용하기 때문에 붙여진 이름이지만 2백년 이상의 역사를 자랑하며

일반적이고 대중적인 건축 양식 입니다.

또한 투바이포공법이라고도 불리며, 설계상 거의 제약이 없어 원하는 구조와 디자인을 연출할 수 있습니다.

경량목구조는 지진에도 강한 저항 능력을 가지고 있다고 합니다.

미국, 캐나다 등의 일반 주택 대부분이 이 방식으로 건축한다고 하네요!!









---

• 조적조

아름다운 건축양식의 대명사로 알려져있는 조적조는 건물의 기초, 벽체, 기둥을 벽돌과 돌,

그리고 블록과 같은 단위 재료와 접합재인 모르타르를 사용하여 쌓아올리는 구조입니다.

지진이 적은 서유럽 등에서 오래전부터 사용되어온 건축 구조 중 하나인데요,

요즘은 철근 콘크리트 구조에 외장 마감을 위한 시공으로 많이 사용된다고 합니다.



이 건축 구조의 장점은 구조와 시공법이 간단하며, 내화성과 내구성이 우수합니다.

그리고 비교적 공사비가 적게 든다고 하네요??

하지만 균열이 발생되기 쉬우며 벽 두께가 두꺼워져서 실내 이용률이 줄어들 수가 있으며,

지진과 같은 수평 하중에 약합니다.

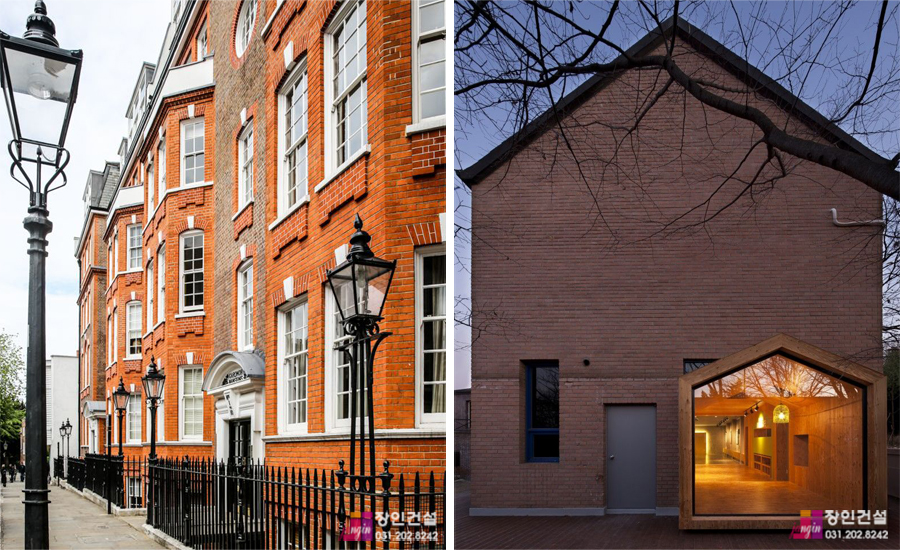

- #벽돌구조

벽돌구조법은 실용상, 미관상으로 블록, 석재, 타일 등을 섞어 쓰기도 하고,

담장이나 굴뚝 같은 여러가지 구조물을 축조하는데 이용합니다.

치장용이 아닌 구조적으로 시공하는 벽돌공사에서는 구조적으로 문제가 발생될 수 있어서

다양한 쌓기 기법으로 시공합니다.

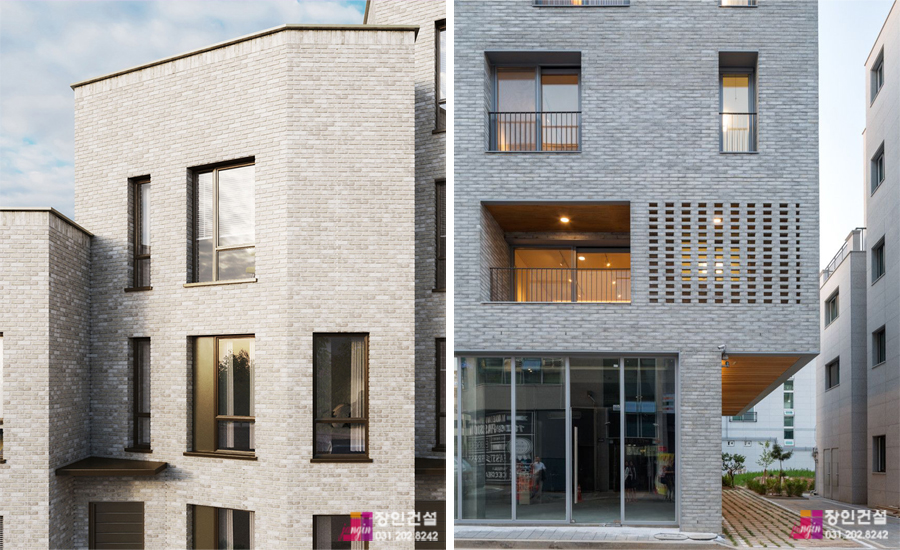

- #블록구조



이 구조는 철근 콘크리트가 발달된 이후에 나타난 새로운 구조입니다.

콘크리트 블록을 만들어 벽돌구조와 같은 방법으로 벽체를 구축하는 조적식 구조법 중 하나입니다.

내구성과 내화성 등의 성능을 고루 갖추면서 다량 공급이 가능한데요,

철근 콘크리트의 보강을 거쳐 주택과 창고, 공장 등의 벽체가 많은 건물에 이용되고 잇습니다.









- #석구조



석재로 쌓아올리는 구조로, 예전부터 궁전, 불사, 탑비 등의 건물에서 볼 수 있습니다.

풍압력, 지진력 같은 인위적 횡력에는 약하므로 고층 건물에는 적합하지 않고, 보강 구조로 해야합니다.
